儀器介紹：

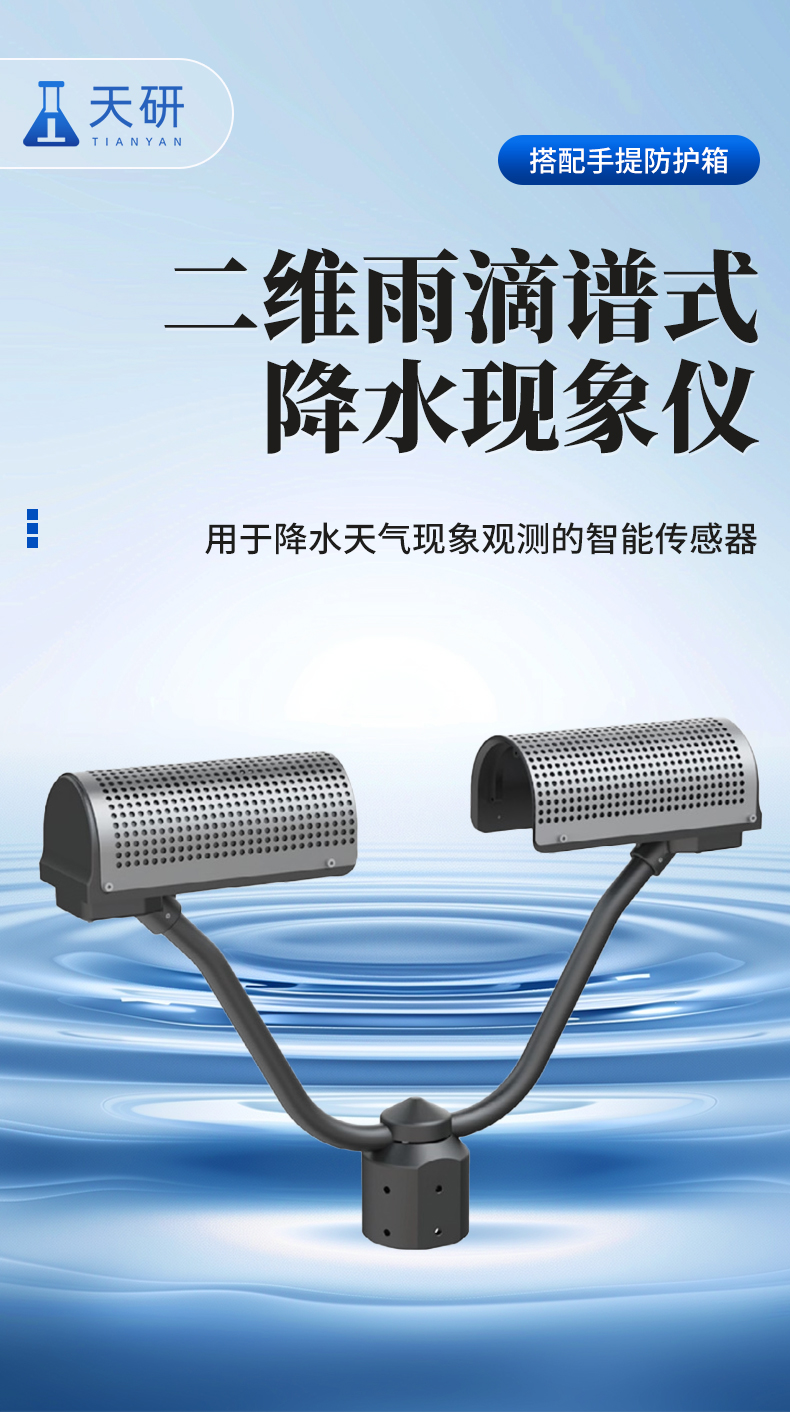

雨滴譜式降水現象儀（以下簡稱降水現象儀、雨滴譜儀或設備）是一款用于降水天氣現象觀測的智能傳感器。

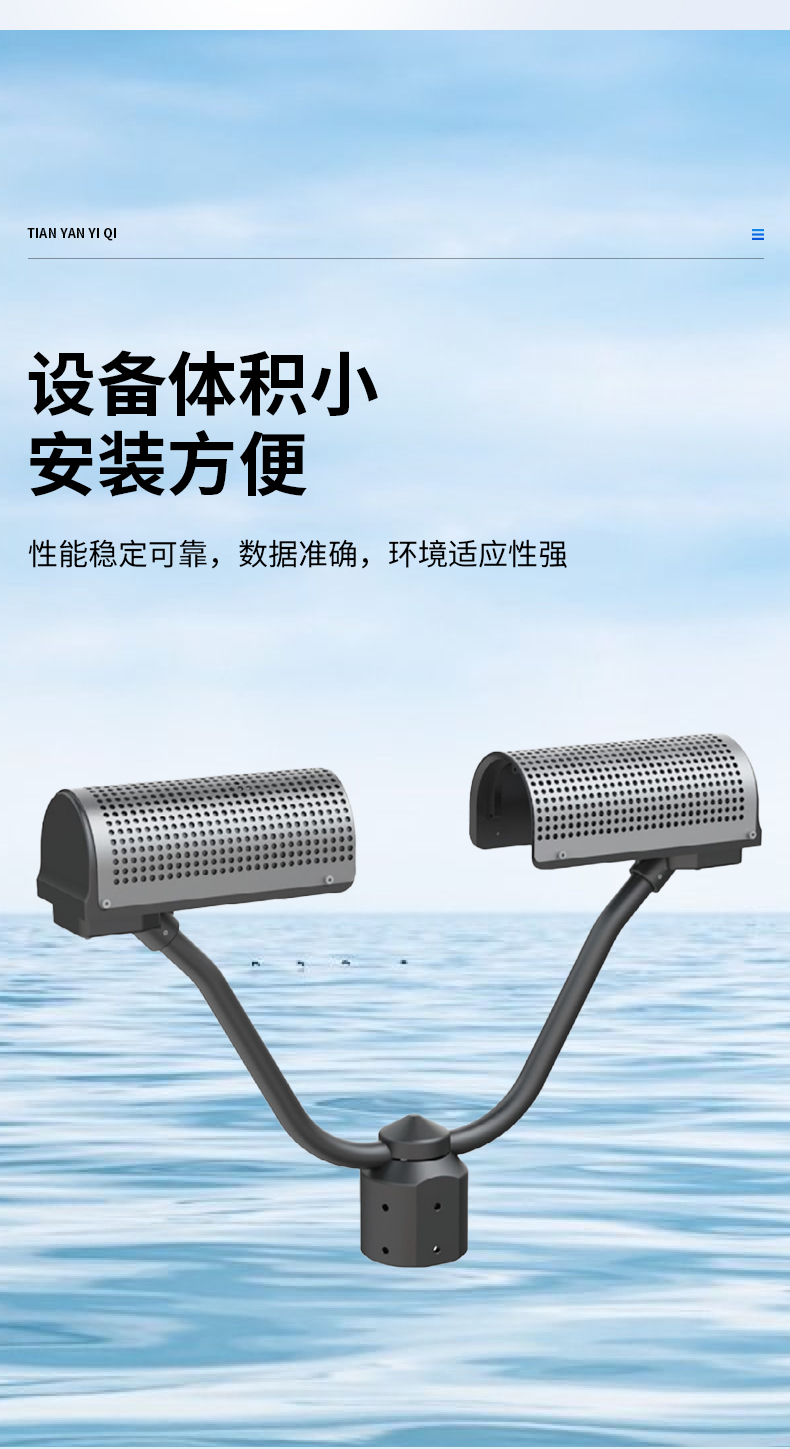

該設備體積小、安裝方便，性能穩定可靠，數據準確，環境適應性強，可廣泛應用于科研院所、人工影響天氣等領域，并為防災減災提供預警。

工作原理：

設備的工作原理是基于一個能夠發射水平光束的激光傳感器。當激光束里沒有降水粒子穿過時，接收器的輸出為**信號。當降水粒子穿過水平光幕時，遮擋了相應部分的光束，從而降低了輸出信號。降水粒子的直徑可通過信號變化的大小進行確定，下落速度可由信號變化的持續時間確定。信號變化的持續時間為降水粒子開始進入光束到完全離開光束所經歷的時間。根據粒徑和速度參數可以推算出降水滴譜、降水類型、降水強度等信息。

設備組成：

設備主要由光學部分、電學部分和結構部分組成。

1. 光學部分

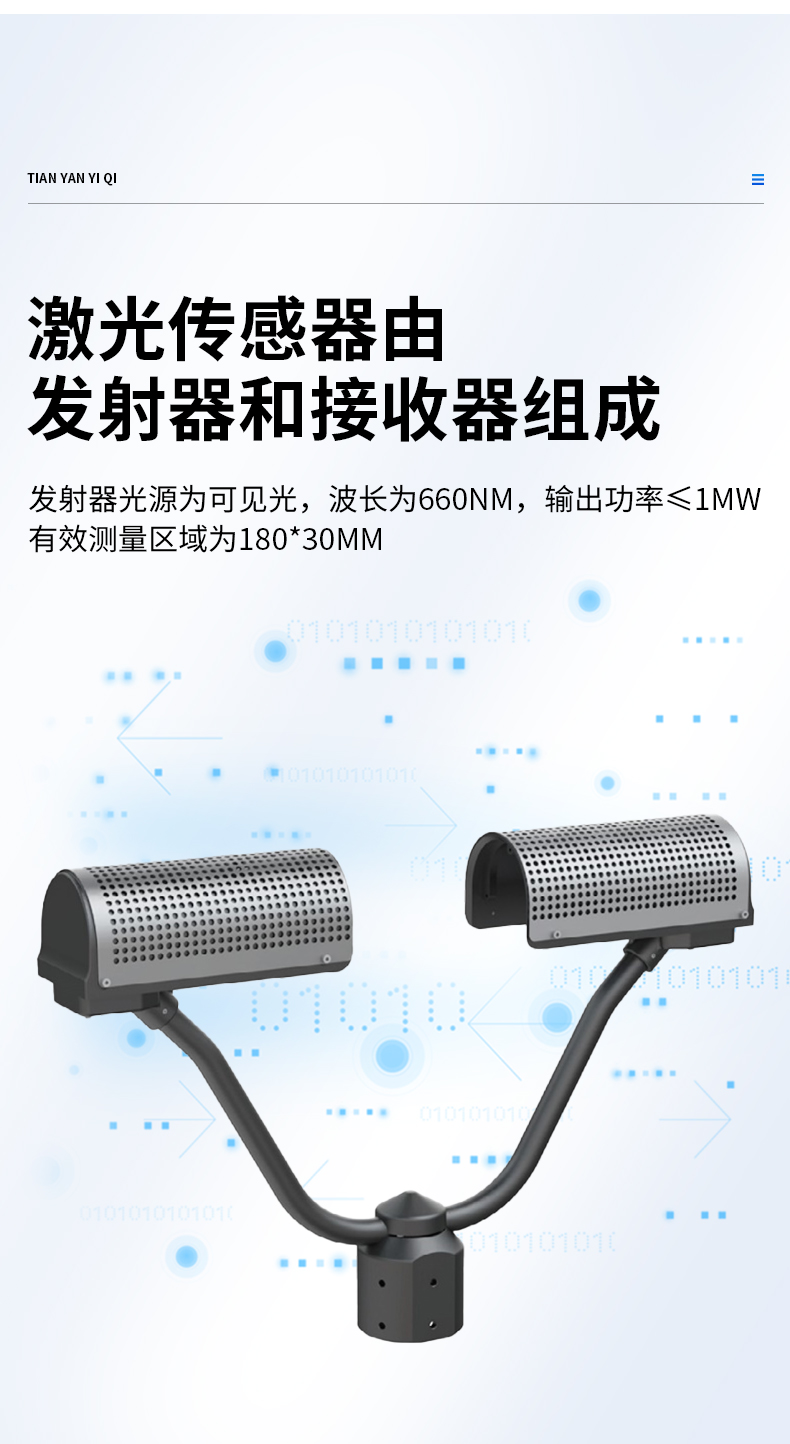

激光傳感器由發射器和接收器組成，發射器光源為可見光，波長為660nm，輸出功率≤1mW，有效測量區域?yàn)?80 * 30mm。

2. 電學部分

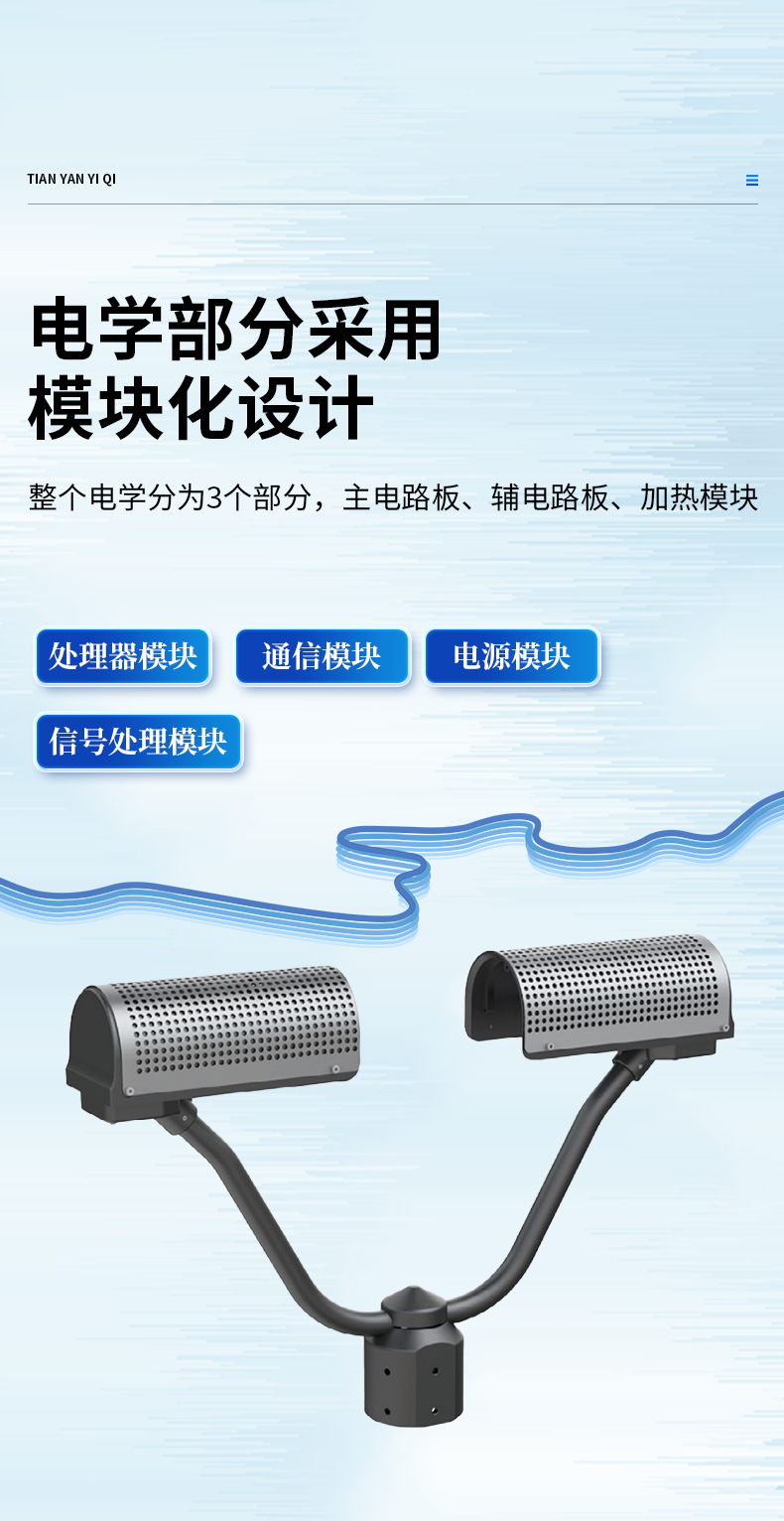

電學部分采用模塊化設計，整個電學分為3個部分，主電路板、輔電路板、加熱模塊。
主電路板主要包括處理器模塊，信號處理模塊，通信模塊、電源模塊。
輔電路板主要用于接線和防雷。
加熱模塊設置在激光發射和接收部分，主要用來消除霧的影響和增強抗低溫能力（主要是在冬季使用），保證設備能在各種環境條件下穩定、可靠的工作。

3. 結構部分
激光傳感器中發射器和接收器為對稱配置，為了使激光束能夠良好的對接，安裝激光傳感器的支架要采用對稱設計。
防雨濺網可以防止因飛濺的雨滴進入激光束區域造成的測量誤差，保證了設備在各種環境和天氣條件下都能提供連續、**的測量數據。

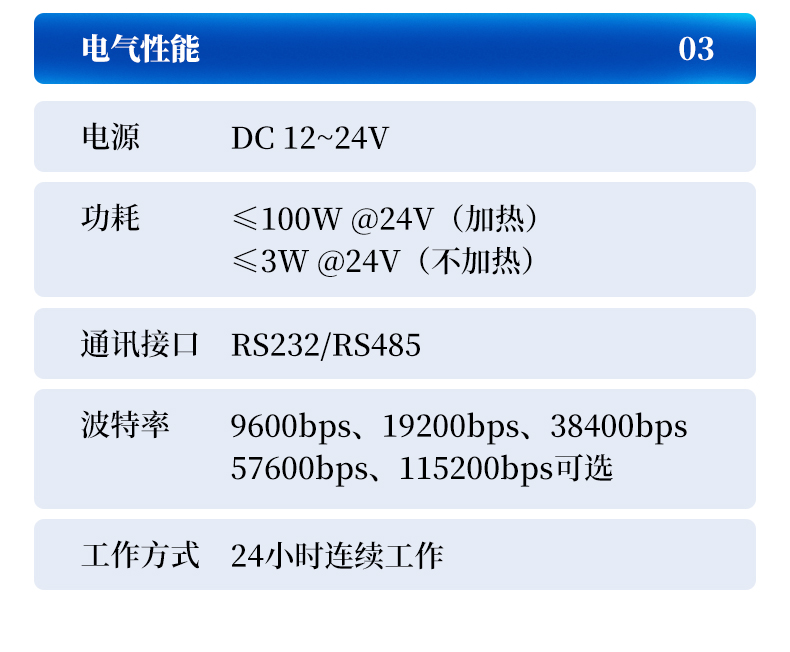

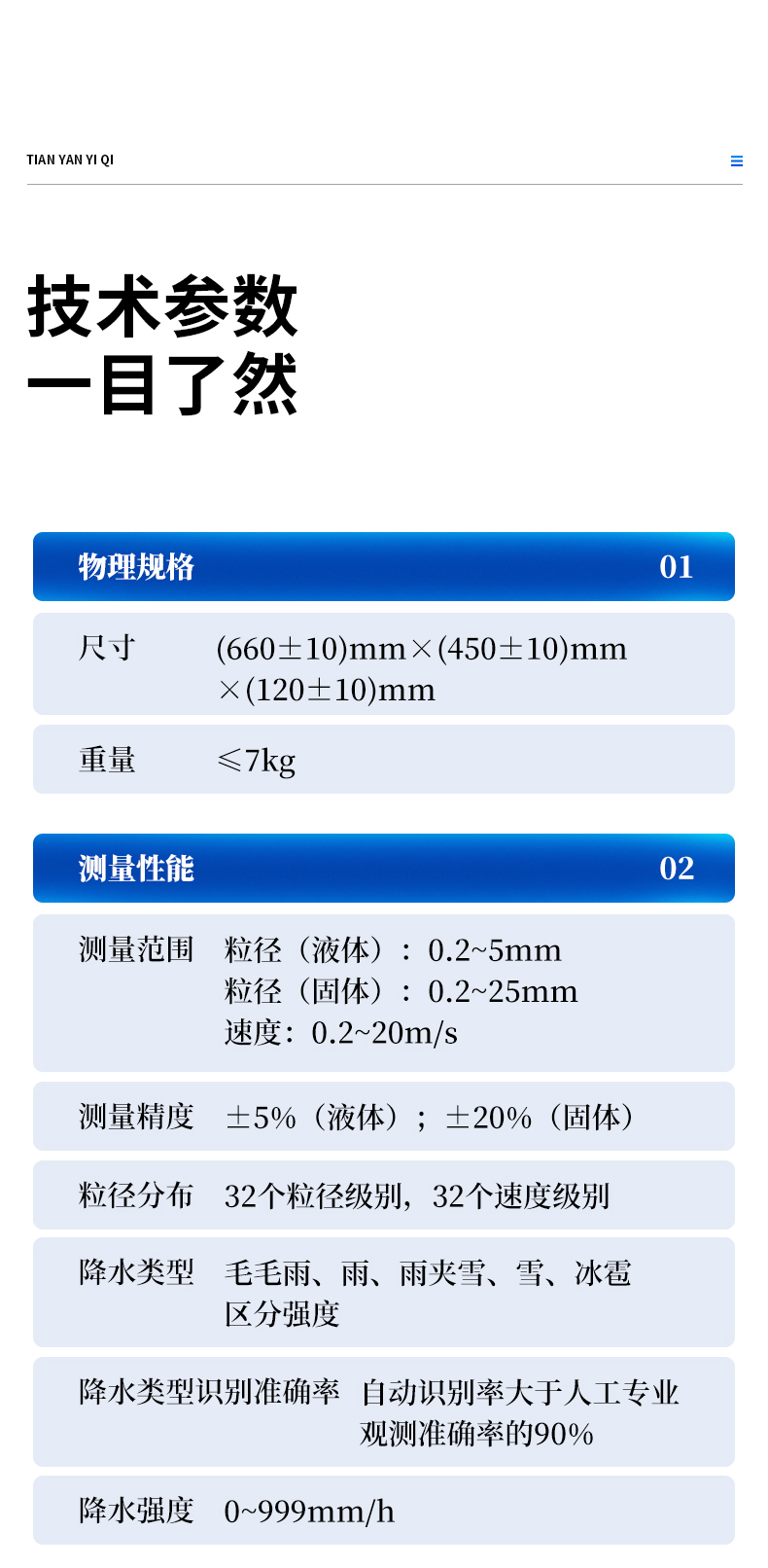

產品技術性能指標：
